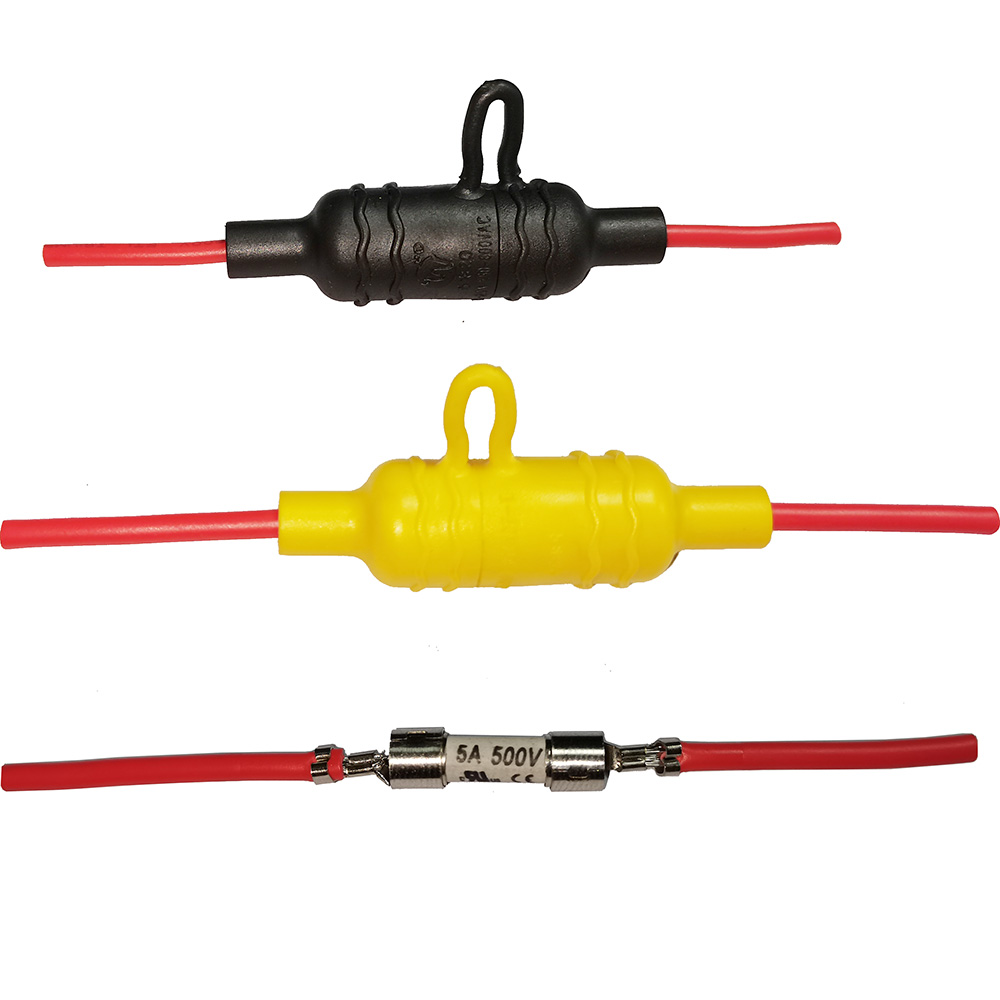

5*20引線式防水保險絲座H3-520E
5*20引線式防水保險絲座H3-520E
本產品適用于戶外照明，工業環境惡劣情況下防漏電、防塵等各類電子設備領域電路過流保護應用。
This product is suitable for all kinds of over-current fuses of electronic equipment circuit, widely used in street lamps, outdoor lamp indoor leakage protection fuse seat, and Industrial applications and other fields.
1 外殼 holder PVC，阻燃度 94 V0，環保，( PVC, flame retardant 94 V0, environmental protection, heat .
2 金屬端子 TerminalH62 黃銅鍍鎳(H62 brass nickel plating)。
3、 引線 lead Line UL標準線材12~22AWG 兩端各外露（可根據客戶要求適配）。UL standard wire 12~22AWG is exposed at both ends (can be adapted according to customer requirements)
軸向拉力強度 / Lead Pull Strength 50 牛頓 10±1 秒 /50N for 10±1 Seconds
4、使用溫度范圍 Operating Temperature`-40 ℃ ～+90 ℃ 。
冷熱沖擊實驗 Cold and Heat Shock Test
-40 ℃溫度持續 30Min --- 25 ℃ 持續 5min---- 90 ℃持續 30min -----25 ℃持續 5min 為 1 個循環
-40 ℃ for 30Min --- 25 ℃ for 5min---- 90 ℃ for 30min -----25 ℃ for 5min 1 cyccles
100 各循環后，保險盒特性仍然達到防塵標準等級要求。
After 100 cycles, the waterproofing characteristic test meets the IP67 waterproofing standard requirements.
5、 防塵座子反復拉拔測試 1000 次，始終保持密封強度，等級達到 IP67 要求
The waterproof seat is repeatedly pulled out and tested 1000 times, and the sealing strength is always
maintained. The waterproof grade meets the waterproof requirement of IP67.
6、25℃裝配保險絲最大額定電流 20A 保險絲,導通以 20A 電流熱平衡穩定后，保險絲座子表面溫度測試為 65 ℃
The maximum rated current 20A fuse is assembled at 25 C, and the surface temperature of the fuse seat is tested
at 65℃ after the fuse is stabilized by 20A current heat balance.
7、拔開保險絲座子，將 5*20 的保險絲裝入保險絲盒子，上下蓋壓緊，再裝以卡扣，將裝有保險絲的保險絲盒兩端引線串接在需要保護的電路中。
Unplug the fuse holder, put the 5*20 fuse into the fuse box, press the upper and lower cover tightly, and
then install the buckle. Connect the fuse box with the fuse leads at both ends in series in the circuit that
needs protection
